高壓開關柜的工作原理
作者：成套電力設備公司 時間：2017-11-20 13:49 來源：207tv.cn
摘要：高壓進線柜/避雷柜/母聯柜/變壓器柜/出線柜/電容補償柜/PT計量柜是一般高壓配電柜的組成部分。其中，高壓進線柜就是從電站過來的電源，首先進來的柜子，然后經過進線柜又分給各

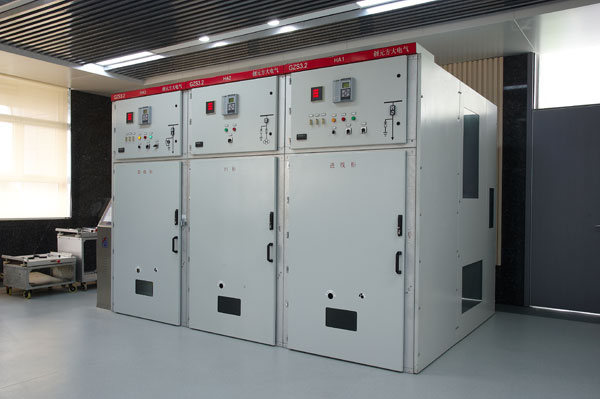

高壓進線柜/避雷柜/母聯柜/變壓器柜/出線柜/電容補償柜/PT計量柜是一般高壓配電柜的組成部分。其中，高壓進線柜就是從電站過來的電源，首先進來的柜子，然后經過進線柜又分給各個用電設備或變壓器。再次，計算用電量的電能計量柜柜門要用鉛封鎖 由電業局鉛封這就是高壓計量柜。而后，母聯柜被解釋為當系統有兩路電源進線，且兩路互為備用時，需要將兩路電源的主母線進行聯通，聯通兩段母線的開關柜。需要注意的是：母聯柜與兩路進線柜一般禁止同時閉合。補償無功功率，提高電能質量，降低損耗，同時提供配電運行數據叫作電容補償柜。變壓器柜稱內裝一臺20或50KVA的變壓器，那是供給變電所自己用電的變壓器。因為高壓柜跟低壓柜不同,高壓柜的電氣間隙都要大于低壓柜,為了保證間隙,所以要加一臺這樣的提升柜(有的提升柜還加裝隔離開關)這也就是提升柜了。
出線柜的作用是：電源從此柜輸出，一般具有分斷、隔離作用和各種保護功能（過流、速斷、過壓、欠壓、零序、差動、堵轉等，可以根據被保護設備的需要來配置）。
PT柜：電壓互感器柜，一般是直接裝設到母線上，以檢測母線電壓和實現保護功能。PT柜的內部主要安裝電壓互感器PT、隔離刀、熔斷器和避雷器等,其通過電壓互感器為操作系統提供100v左右工作電源通常這高壓配電柜是采用直流電源控制的，也就是說高壓配電柜的二次控制回路電源等級為-220V（直流220V），而直流屏就是供給它電源的。
