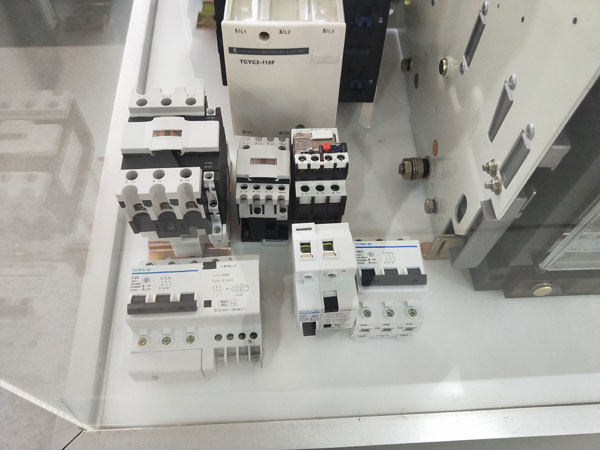

板后接線、有板前接線、插入、抽出（抽屜）接線及導軌式是斷路器的接線方式的六種接線方式。其中，斷路器的最普遍的接線方式是板前接線。下面我們來詳細講解一下這幾種接線方式。
2.斷路器的板后接線：斷路器板后接線是指在斷路器在安裝于成套裝置時，在安裝板后，即在斷路器基座上的連接板上已有的6個穿過安裝板的螺栓上接電源線和負載線，用螺帽緊固的接線。
3.斷路器的插入式接線：斷路器的插入式接線是指在成套裝置的安裝板上，先安裝一個斷路器的安裝座，安裝座上有6個插頭，斷路器的連接板上有電源端、負載端各3個插座。安裝座的面上有插入式的板前接線或插入式板后接線，安裝座預先接上電源線和負載線。使用時，將斷路器直接插進安裝座。當斷路器壞了的時候，只需要把壞的拔出，再換上一只好的即可。
4.斷路器的抽屜式接線：萬能式斷路器也分板前（垂直）、板后（水平）接線，這兩種統(tǒng)稱固定式；另外也有抽屜式，斷路器的進出抽屜也是由搖桿作順時針或逆時針轉動的。
5.斷路器的抽出式接線：斷路器的抽出式接線是指在成套裝置的安裝板上先安裝一個抽出式安裝臺（也稱手車）手車的連接板上接電源和負載（板前式），手車配置接線螺栓穿過安裝板，在6個螺栓上接電源和負載（板后式）。斷路器放置在安裝臺的最上層面上，然后用一根搖桿插入手車右側的孔內，作順時針轉動，在渦輪渦桿嚙合下，斷路器漸漸往下直到與手車（安裝臺）接線座緊密接觸為止，這也就是連接；如果要取出的話，就將搖桿作逆時針方向轉動。
6.創(chuàng)元方大斷路器的導軌式接線：導軌式安裝適合于小型斷路器，如HSM8型的安裝接線，導軌有國家標準，斷路器嵌入導軌然后作板前接線。
一般來說，進線問題是斷路器在接線需要優(yōu)先考慮的，其有上進線和下進線之分，不同的進線對接線以會對斷路器的使用均有一定的影響，大在斷路器接線前要考慮周全，才會不會發(fā)生沒必要的返工，達到事半功倍的效果。
